Celico oskrbuje z električno energijo fotonapetostni sistem, ki ga je dobavilo podjetje GORENJE SOLAR. Nameščen je na strehi bivalne enote.

< >

Fotonapetostni sistem sestavlja šest modulov polikristalnih sončnih celic s celotno površino 9,6 m², šest svinčenih baterij s tekočim elektrolitom, pretvornik DC/AC, ki enosmerno napetost spreminja v izmenično in elektronski elementi, ki nadzirajo polnjenje in praznjenje baterij.

Vsak od šestih modulov sončnih celic velikosti 1663 x 998 mm je sestavljen iz 60 v serijo vezanih polikristalnih silicijevih sončnih celic. Osnovne elektrotehnične lastnosti modula so: vršna moč 220 Wp (pri sončnem sevanju 1000 W/m², temperaturi celic 25°C in sončnemu spektru AM 1,5), kratkostični tok Isc 8,25 A, napetost odprtih sponk Voc 37,2 V ter največja električna moč pri Impp 7,55 A in Vmpp 29,1 V (vršna moč je enaka Impp x Vmpp ~ 220 Wp). Moduli so odporni na udarce toče z velikostjo zrn 25 mm do hitrosti pri trku 23 m/s.

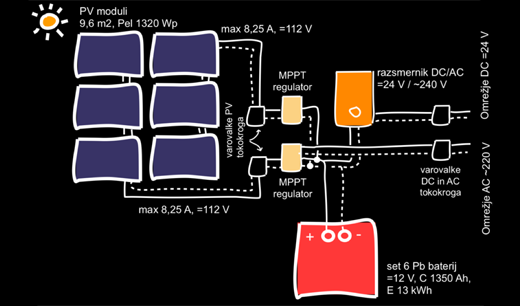

Fotonapetostni sistem ima dve električno ločeni veji, s po tremi zaporedno vezanimi moduli. Tako se napetost v veji poveča (največja napetost odprtih sponk je 112 V), električni tok pa ostaja enak. Električni vodniki imajo zato lahko manjši presek in so cenejši.

Električna energija se shranjuje v šestih svinčenih baterijah TAB 190P s tekočim elektrolitom. Skupna kapaciteta seta baterij je 1350 Ah, napetost = 12V. Ob upoštevanju 75% izpraznitve, kar zagotavlja ~ 300 ciklov polnjenje/praznjenje, je torej shranjeno v baterijah 13,5 kWh električne energije. Zaradi tekočega elektrolita so baterije vstavljene v nerjavno posodo, ki zadrži elektrolit v primeru poškodbe baterijskih celic.

Vsaka od vej PV modulov je povezana z baterijami preko regulatorja polnjenja. Regulatorja imata vgrajeno funkcijo MPPT (maximum power point tracker) torej prilagajata delovanje PV modulov tako, da vedno delujejo v točki največje električne moči (Impp, Vmpp). Regulatorja skrbita za pravilno polnjenje baterij in oskrbo =24 V enosmernega omrežja. Neposredno na baterije je priključen razmernik DC/AC (=24V / ~240V) s trajno največjo močjo 1000 W. Razsmernik je povezan z visokonapetostnim električnim razvodom.

< >

Kakšno je obdobje delovanja PV modulov? O: S certifikatom proizvajalec navaja, da bo po 25 letih delovanja PV sistema vršna električna moč vsaj 80% sedanje. Torej bo PV sistem v letu 2037 imel vršno moč 1,06 kWp !

Koliko električne energije je shranjene v baterijah v Celici? O: Ob upoštevanju dovoljenega praznjenja baterij je v njih shranjenih 13,5 kWh električne energije. Za primerjavo: v Toyoti Prius+ se lahko shrani 5,2 kWh, v Nissanu Leaf, ki je električno vozilo, 24 kWh električne energije. Če upoštevamo, da povprečno gospodinjstvo v Sloveniji porabi 10 kWh električne energije dnevno, pričakujemo, da shranjena električna energija zadoščala za tedensko bivanje enega stanovalca Celice, ki z energijo ravna varčno. Na to ga bo opozarjal SmartMonitor (več v: >monitoring >SmartMonitor).

Zakaj v Celici uporabljate svinčene baterije? O: Zaradi cene ~ 80 €/kWh. Opomba: Svinčene baterije imajo sicer nekaj primerjalnih prednosti, kot so majhno samopraznjenje in globoko praznjenje, vendar so težke. V Celici shranimo v 1 kg baterij 36 Wh električne energije. Kot alternativa se uporabljajo nikelj-hidridne (65 Wh/kg) in litij-ionske (170 Wh/kg) baterije. Vendar so predrage za PV sisteme (500 €/kWh). Do leta 2020 naj bi bila razvita tehnologija litij-žveplenih (300 Wh/kg) baterij in do leta 2025 litij-zrak (1000 Wh/kg) baterij.
